Ħarsa ġenerali

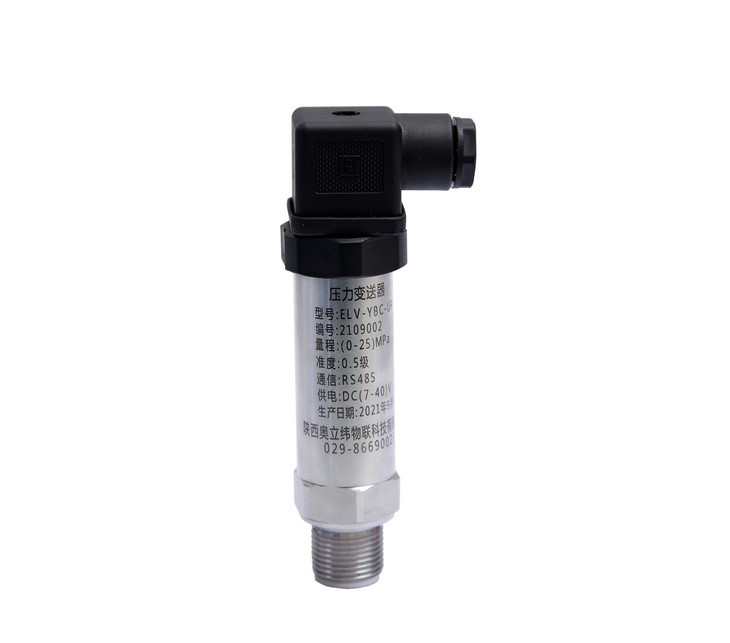

ELV Piezo-Trasmettitur tal-Pressjoni reżistentiserje ta ' piezo{0}}trasmettitur tal-pressjoni reżistiva ġenerali hija żviluppata u prodotta mill-kumpanija tagħna, huwa tip ta' trasmettitur tal-pressjoni piezo-reżistiva li jista 'jiġi aġġustat fuq żero u produzzjoni fuq skala sħiħa-.
Juża stabbiltà għolja, affidabilità għolja piezo-senser tal-pressjoni reżistenti u ċirkwit dedikat ta' trasmettitur ta'-prestazzjoni għolja, u l-prestazzjoni hija stabbli u affidabbli. Dan it-trasmettitur tal-pressjoni jista 'jintuża b'mod wiesa' fil-pitrolju, il-kimika, l-enerġija, l-idroloġija, il-ġeoloġija u industriji oħra għall-iskoperta u l-kontroll tal-pressjoni tal-fluwidu.
Karatteristiċi ta 'ELV Piezo-Transmitter tal-Pressjoni reżistenti
Affidabbli, sigur u faċli biex tużah
Protezzjoni ta 'ċirkwit qasir u protezzjoni ta' polarità inversa
pressjoni tal-kejl li tista 'titkejjel, pressjoni assoluta u pressjoni ta' referenza tas-siġill
Applikazzjonijiet ta' ELV Piezo-Transmitter tal-Pressjoni reżistenti
Petroleum, industrija kimika, enerġija elettrika
Provvista ta 'ilma urban, esplorazzjoni idroloġika
Industrija idrawlika

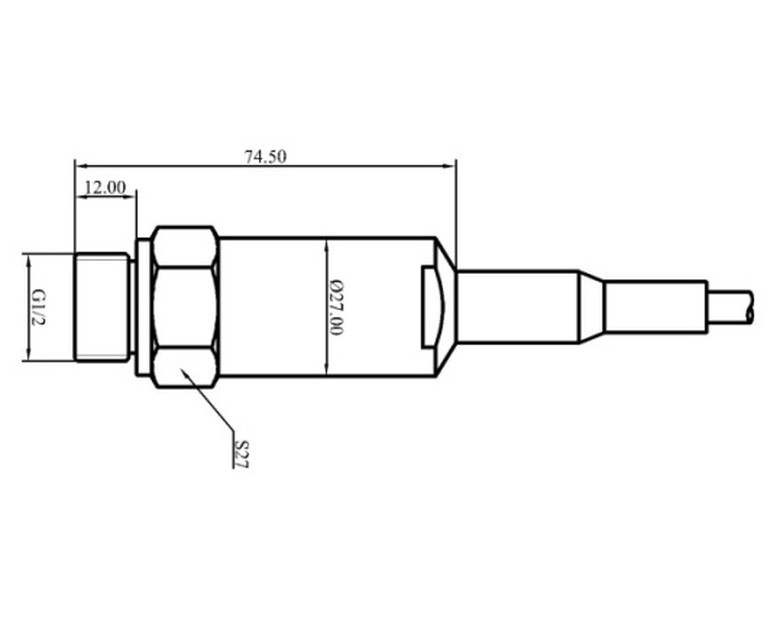

Struttura tal-qosor: (Unità: mm)
Hirschman Cable

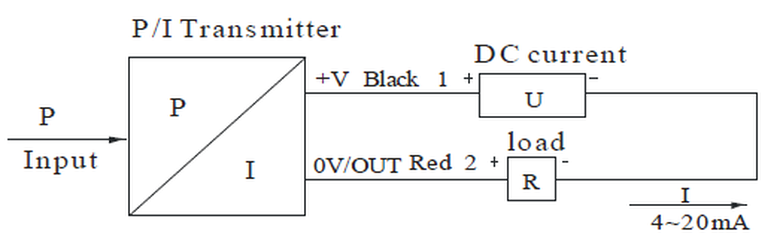

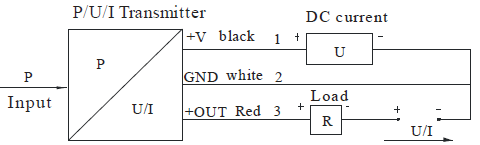

Konnessjoni Elettrika
|
Pin |
2-wajer |
3-wajer |
|
1 |
(+V) |
(+V) |
|
2 |
(0V/+OUT) |
(GND) |
|
3 |
Null |
(+OUT) |
|
Pin |
2-wajer |
3-wajer |
|
1 |
(+V) |
(+V) |
|
2 |
(0V/+OUT) |
(GND) |
|
3 |
Null |
(+OUT) |
Informazzjoni dwar l-ordni
|
ELV |
Trasmettitur universali tal-pressjoni piezo-reżistiva |
||||||
|
|
Firxa |
Firxa ta 'pressjoni: -0.1MPa ... 0MPa-0.01 MPa ... 100MPa |
|||||
|
［0-X］KPa jew MPa |
X: Firxa attwali tal-pressjoni |
||||||
|
Kodiċi |
Ħruġ tas-sinjal |
||||||
|
E |
4mA ~ 20mA DC |
||||||
|
F |
1V ~ 5V DC |
||||||
|
J |
0V ~ 5V DC |
||||||
|
V |
0V ~ 10V DC |
||||||
|
Materjal tal-kostruzzjoni |
|||||||
|
Kodiċi |
Dijaframma |
Port tal-pressjoni |
Djar |
||||
|
22 |
SS 316L |
SS |
SS |
||||
|
24 |
SS 316L |
SS 316L |
SS 316L |
||||
|
Kodiċi |
Oħrajn |
||||||
|
B1 |
Konnessjoni tal-plagg |
||||||
|
B2 |
Konnessjoni tal-kejbil |
||||||
|
PC3 |
Dijaframma aħsel, G1/2 maskili |
||||||
|
PC5 |
Dijaframma aħsel, M20×1.5 maskili |
||||||
|
C3 |
G1/2 maskili |
||||||
|
C5 |
M20×1.5 maskili |
||||||
|
G |
Kejl |
||||||
|
A |
Assoluta |
||||||
|
S |
Gauge issiġillat |
||||||
|
ELV -［0-100］kPa – E – 22 - B1C5G l-ispeċifikazzjoni kollha |
|||||||
|
Parametru tal-pressjoni |
|||
|
Firxa |
-0.1MPa...0MPa~0.01 M...100MPa |
||
|
Tagħbija żejda |
2 darbiet @ FS 110MPa (ħu l-valur żgħir) |
||
|
Tip ta' pressjoni |
gauge, gauge assolut jew issiġillat |
||
|
Parametru elettriku |
|||
|
Tip ta 'output |
Tip kurrenti |
Tip ta 'vultaġġ |
|
|
Provvista ta' enerġija |
9 ~ 30V DC |
12 ~ 30V DC |
|
|
Sinjal tal-ħruġ |
4mA-20mA DC (2 wajers) |
0/1V ~ 5/10V DC (3 wajers) |
|
|
Reżistenza tat-tagħbija |
Inqas minn jew ugwali għal (U-9)/0.02 |
Akbar minn jew ugwali għal 10k |
|
|
Reżistenza għall-insulazzjoni |
100MΩ,100V DC |
||
|
Parametru tal-kostruzzjoni |
|||
|
Djar |
SS |
||
|
Sensor |
SS 316L |
||
|
Ċirku tas-siġill |
Viton |
||
|
Kejbil |
∅7.5mm kejbil speċjali għall-Polyethylene |
||
|
Klassi ta' protezzjoni |
IP65 (plagg) |
IP68 (kejbil) |
|
|
Parametru ambjentali |
|||
|
Applikabilità tal-midja |
Fluwidu li m'għandux korrużjoni għal SS 316L u Viton |
||
|
Temperatura ta' kumpens |
-10 grad -+80 grad |
||
|
Temperatura operattiva |
-30 grad -+80 grad |
||
|
Temperatura tal-ħażna |
-40 grad -125 grad |
||
|
Parametru tal-prestazzjoni |
|||
|
Eżattezza |
±0.25％FS (Tipiku) |
±0.5％FS (Mass.) |
|
|
Koeffiċjent tat-temperatura żero |
0.03% FS / grad (Inqas minn jew ugwali għal 100kPa); 0.02% FS / grad (> 100kPa) |
||
|
Koeffiċjent sħiħ tat-temperatura |
0.03% FS / grad (Inqas minn jew ugwali għal 100kPa); 0.02% FS / grad (> 100kPa) |
||
|
Stabbiltà fit-tul |
± 0.3% FS/sena (Max.) |
||
